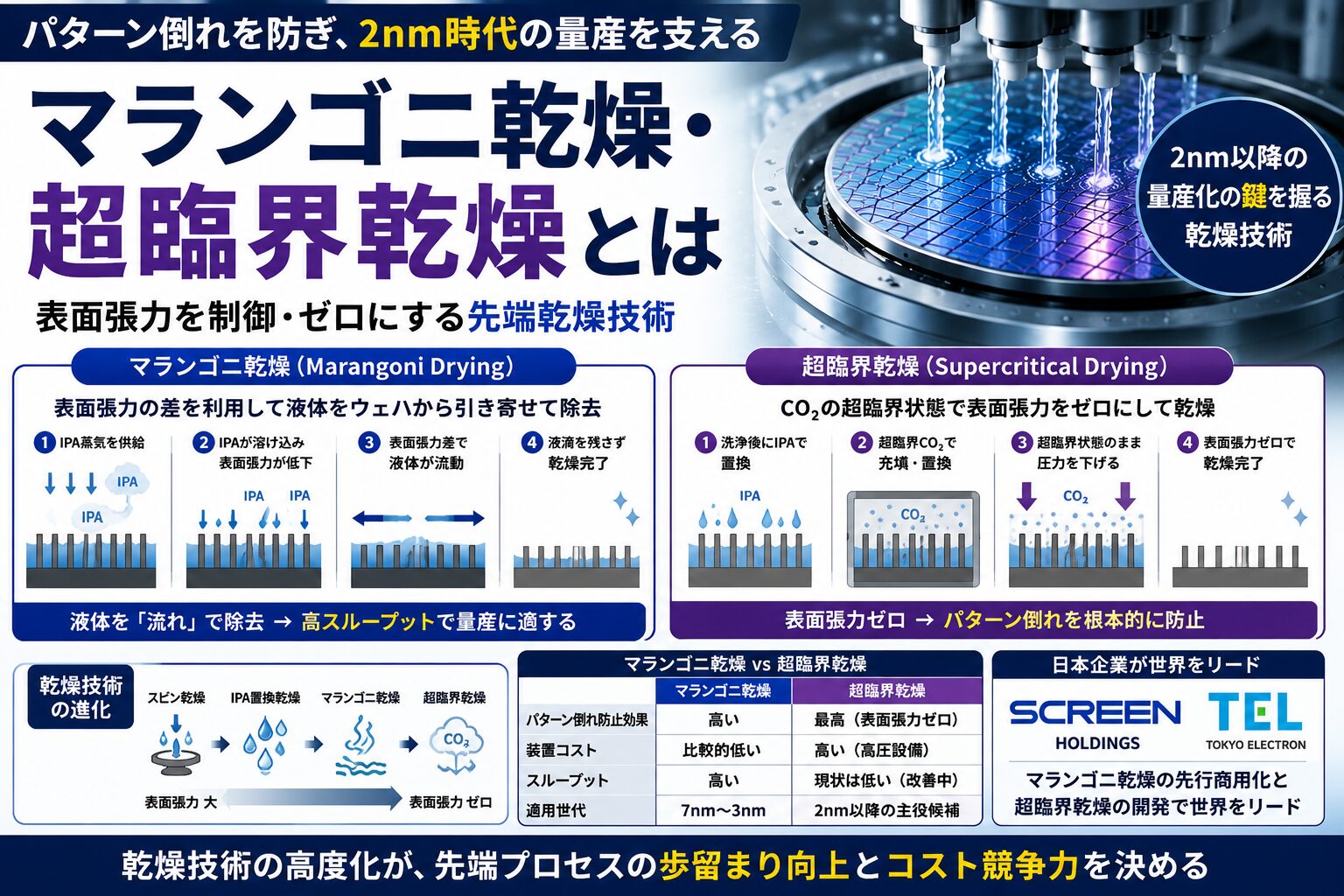

結論：マランゴニ乾燥と超臨界乾燥は、洗浄後のウェハ乾燥工程でパターン倒れを防ぐための高度な技術だ。マランゴニ乾燥は表面張力の差を利用して液体をウェハから引き寄せて除去し、超臨界乾燥はCO₂の超臨界状態を使って表面張力をゼロにする。2nm世代以降の先端プロセスでは超臨界乾燥が量産の鍵を握る技術として注目されており、SCREENホールディングスなどが開発を加速している。
なぜ乾燥技術が重要なのか
半導体洗浄工程において「洗浄」と「乾燥」はセットで考える必要がある。どれだけ精密に洗浄しても、乾燥工程でパターン倒れが発生すればウェハは不良品になる。先端プロセスでは回路パターンが微細・高アスペクト比になるほど、表面張力によるパターン倒れのリスクが高まる。
乾燥技術の進化は以下の段階で進んできた。
- スピン乾燥：ウェハを高速回転させて遠心力で水を飛ばす。単純だがパターン倒れリスクがある
- IPA置換乾燥：表面張力の低いIPAで水を置換してから乾燥。成熟プロセスでは有効
- マランゴニ乾燥：表面張力の差を利用した高度な乾燥技術
- 超臨界乾燥：表面張力をゼロにする究極の乾燥技術
マランゴニ乾燥の原理
マランゴニ乾燥（Marangoni Drying）はイタリアの物理学者カルロ・マランゴニが発見した「マランゴニ効果」を応用した乾燥技術だ。
マランゴニ効果とは「表面張力の差がある場所で、液体が表面張力の高い方から低い方へ流れる現象」だ。具体的には以下のように動作する。
- ウェハ表面の水の上にIPA（イソプロパノール）蒸気を供給する
- 水面にIPAが溶け込んだ部分の表面張力が低下する
- 表面張力の差により、液体が表面張力の高い（IPAが少ない）方向へ流れる
- この流れがウェハ表面の水を端から中心へ（または中心から端へ）引き寄せ、液滴なしに乾燥させる
マランゴニ乾燥の最大の特徴は「液滴を残さずに乾燥できる」点だ。通常の乾燥ではウェハ表面に液滴が残り、蒸発時の表面張力でパターンに力が働く。マランゴニ乾燥は液体を「流れで除去する」ため、パターンに表面張力が働く時間を最小化できる。
超臨界乾燥の原理
超臨界乾燥（Supercritical Drying）は物質の「超臨界状態」を利用した乾燥技術だ。
超臨界状態とは、温度と圧力が「臨界点」を超えた状態で、液体でも気体でもない独特の状態だ。二酸化炭素（CO₂）は比較的温和な条件（臨界温度31℃・臨界圧力7.4MPa）で超臨界状態になるため、半導体製造への応用に適している。
超臨界乾燥の工程は以下の通りだ。
- 洗浄後のウェハ表面の水をIPAで置換する
- チャンバーを超臨界CO₂で加圧・充填し、IPAを超臨界CO₂に置換する
- 超臨界CO₂状態のまま圧力を下げると、液体→気体という境界（表面張力が発生する界面）を経ずに直接気体になる
- 表面張力がゼロの状態でウェハが乾燥する
超臨界乾燥の本質は「液体と気体の界面（表面張力が発生する場所）を作らずに乾燥する」ことだ。超臨界状態では液体と気体の区別がないため、表面張力そのものが存在しない。これがパターン倒れを「根本的に解決できる」技術として評価される理由だ。
マランゴニ乾燥と超臨界乾燥の比較
| 比較項目 | マランゴニ乾燥 | 超臨界乾燥 |
|---|---|---|
| 原理 | 表面張力の差で液体を流動除去 | 超臨界状態で表面張力をゼロに |
| パターン倒れ防止効果 | 高い（表面張力を大幅低減） | 最高（表面張力をゼロに） |
| 装置コスト | 比較的低い | 高圧設備が必要で高い |
| スループット | 高い | 現状は低い（改善中） |
| 適用世代 | 7nm〜3nm世代で主流 | 2nm以降の主役候補 |
日本企業の競争力
マランゴニ乾燥・超臨界乾燥のいずれも、SCREENホールディングスが技術開発で世界をリードしている。SCREENは枚葉式洗浄装置に乾燥機構を統合した製品で世界首位のシェアを持ち、マランゴニ乾燥技術はSCREENが商用化を先行させた技術だ。
超臨界乾燥についても、SCREENは先端プロセス向け超臨界乾燥装置の開発・量産化に向けて積極的に投資している。TSMCの2nm量産ラインへの採用が実現すれば、超臨界乾燥装置市場でのSCREENの独占的地位が確立される可能性がある。
投資・M&A視点からの評価
マランゴニ乾燥・超臨界乾燥を投資・M&A視点で評価する際の核心は「2nm以降の先端プロセスで超臨界乾燥が標準化する場合のSCREENの価値」だ。超臨界乾燥装置の単価はマランゴニ乾燥装置より高く、TSMCの大規模採用が実現した場合の売上インパクトは大きい。
M&Aの観点では、超臨界乾燥技術・マランゴニ乾燥技術を持つスタートアップへの買収・出資が大手洗浄装置メーカーの技術強化の手段になる。Lam ResearchがSCREENの洗浄装置市場に本格参入する場合、これらの乾燥技術の取得が最優先課題になる可能性がある。
まとめ
- マランゴニ乾燥＝表面張力の差で液体を流動除去。7nm〜3nm世代で主流
- 超臨界乾燥＝CO₂超臨界状態で表面張力をゼロに。2nm以降の量産化の鍵
- パターン倒れ防止効果：超臨界乾燥＞マランゴニ乾燥＞IPA置換＞スピン乾燥の順
- SCREENホールディングスが両技術の商用化で世界をリード
- 投資評価軸：2nm量産化→超臨界乾燥の標準化→SCREEN株価・受注へのインパクト
