結論：枚葉式（まいようしき：Single-wafer Processing）とはウェハを1枚ずつ処理する製造方式で、バッチ式（Batch Processing）とは数十〜百枚をまとめて処理する方式だ。2nm・3nmという先端プロセスでは、処理条件の個別精密制御が必要なため枚葉式が不可欠なトレンドになっている。東京エレクトロンなど日本の装置メーカーが枚葉式装置で高いシェアを持ち、先端プロセスの微細化が進むほどこの優位性が強化される構造だ。

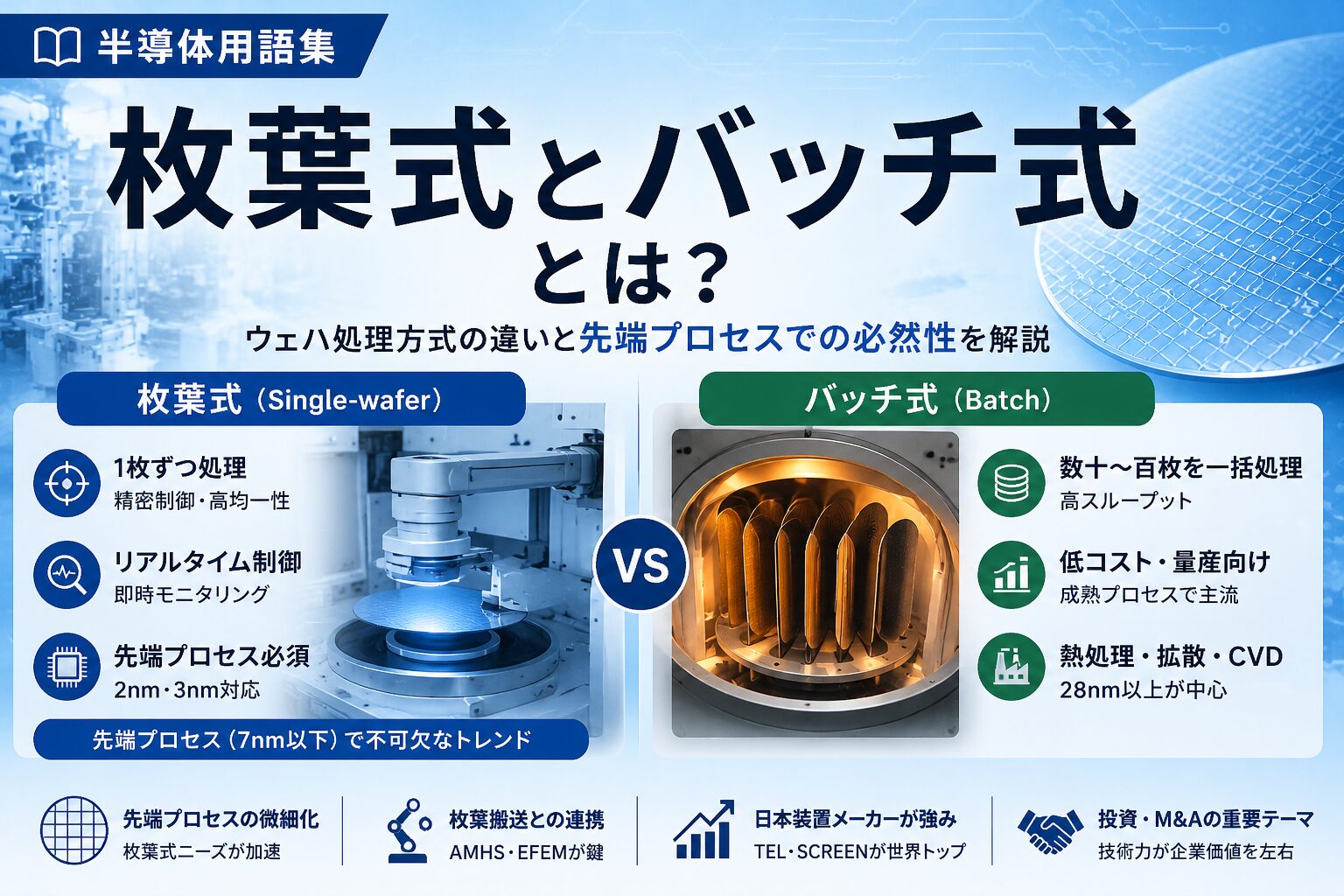

枚葉式・バッチ式とは何か｜基本定義
半導体製造装置におけるウェハの処理方式は大きく2種類に分類される。
枚葉式（Single-wafer Processing）
ウェハを1枚ずつチャンバーに投入して処理する方式だ。1枚ごとに処理条件を個別に制御・モニタリングできるため、処理の均一性・再現性が高い。
- 特徴：高精度・高均一性・処理パラメータの個別制御が可能
- スループット：1枚ずつ処理するため、バッチ式より1枚あたりの処理時間は長い
- 主な用途：先端プロセス（7nm以下）全般。エッチング・成膜・洗浄・CMP
- 代表装置：枚葉式エッチング装置・枚葉式CVD・枚葉式洗浄装置
バッチ式（Batch Processing）
数十枚〜百枚単位のウェハをまとめてチャンバー（炉）に投入して一括処理する方式だ。大量のウェハを同時処理できるため、スループット（単位時間あたりの生産量）に優れる。
- 特徴：高スループット・低コスト。ウェハ間の均一性管理が課題
- スループット：1回の処理で大量のウェハを処理できるため、単位あたりコストが低い
- 主な用途：成熟プロセス（28nm以上）・熱処理・拡散・酸化
- 代表装置：縦型熱処理炉・バッチ式拡散炉・バッチ式CVD
縦型熱処理炉（バッチ式）は東京エレクトロンが世界トップシェアを持つ製品だ。成熟プロセスでは依然としてバッチ式が主流で、東京エレクトロンはバッチ式と枚葉式の両方に強みを持つ数少ない装置メーカーとして競争優位を維持している。
なぜ先端プロセスで枚葉式が不可欠になるのか
2nm・3nmという先端プロセスへの移行とともに、枚葉式の必要性が急速に高まっている。理由は3つある。
① ウェハ面内均一性の要求が極限化する
3nmプロセスのトランジスタでは、数ナノメートルの膜厚差が性能・歩留まりに直結する。バッチ式では炉内のウェハ位置によって温度・ガス流量が微妙に異なるため、ウェハ間・ウェハ面内の均一性に限界が生じる。枚葉式では1枚ずつ独立した処理室でリアルタイムに条件を制御できるため、均一性の要求に応えられる。
② リアルタイムモニタリングと即時フィードバック
枚葉式では1枚ごとに処理状態をリアルタイムで計測し、異常を即座に検知して次のウェハの処理条件にフィードバックできる。バッチ式では処理が始まったら全枚数が完了するまで途中停止が難しく、不良が発生しても大量の無駄が生じる。
③ 先端プロセスの工程複雑化
ALE（原子層エッチング）・ALD（原子層堆積）という原子層単位の処理は、ガスの切り替えを精密に制御する必要があり、枚葉式が前提条件となる。先端プロセスほど工程数が増え、枚葉式装置の採用比率が高まる構造だ。
先端プロセスにおける枚葉式への移行は「精度の追求」という不可逆的なトレンドだ。一度枚葉式で設計・最適化されたプロセスをバッチ式に戻すことは、先端プロセスでは実質的に不可能だ。先端プロセスの微細化が進むほど、枚葉式装置メーカーの競争優位が強化される構造になっている。
枚葉式とバッチ式の使い分け
実際の半導体製造では、枚葉式とバッチ式を工程に応じて使い分けるのが実態だ。
| 工程 | 主流方式 | 理由 |
|---|---|---|
| エッチング（先端） | 枚葉式 | 精度・均一性が最優先 |
| 熱処理・拡散（成熟） | バッチ式 | スループット重視・精度要求が相対的に低い |
| CVD（先端） | 枚葉式・ALD | 原子層制御が必要 |
| CVD（成熟・量産） | バッチ式 | 低コスト・高スループット重視 |
| 洗浄 | 枚葉式が主流化 | 精密洗浄・微粒子除去の均一性 |
| CMP | 枚葉式 | 研磨均一性の精密制御 |
枚葉搬送（Wafer Handling）との連携
枚葉式処理を支えるのが枚葉搬送システムだ。FOUP（ウェハ収納容器）に入ったウェハをAMHS（自動搬送システム）が1枚ずつ各装置に運び、EFEMのロボットアームがウェハを装置内に投入する。この自動搬送の精度・速度が枚葉式製造ラインの生産性を決定する。
三菱電機の福岡新工場（2026年4月竣工）は枚葉式ラインと自動搬送の最適化により生産性40%向上を実現した事例として注目される。
主要装置メーカーの競争構造
- 東京エレクトロン（日本）：枚葉式エッチング・CVD・洗浄装置で世界トップクラス。バッチ式熱処理炉でも首位
- Lam Research（米国）：枚葉式エッチング・ALD装置で高シェア
- Applied Materials（米国）：枚葉式成膜・CMP装置で高シェア
- SCREEN Holdings（日本）：枚葉式洗浄装置で世界首位
SCREENホールディングスは枚葉式ウェハ洗浄装置で世界首位のシェアを持つ日本企業だ。先端プロセスへの移行とともに精密洗浄の重要性が増し、SCREEN の枚葉式洗浄装置への需要が構造的に増加している。
投資・M&A視点からの評価
枚葉式への移行トレンドを投資・M&A視点で評価する際の核心は「先端プロセスへの移行が枚葉式装置需要を構造的に押し上げる」という連動関係だ。TSMCの2nm・Rapidusの2nm・Samsungの2nmという各社の先端プロセス移行が進むほど、枚葉式装置の採用比率が高まり、東京エレクトロン・SCREEN等の日本装置メーカーの受注が増加する。
M&Aの観点では、枚葉式装置の技術を持つ企業の買収価値は先端プロセスへの移行とともに高まっている。Lam ResearchがALD企業を買収し、Applied MaterialsがCMP・計測企業を買収してきた歴史は、枚葉式の特定工程技術の獲得が装置メーカーの競争力強化の鍵であることを示している。
まとめ
- 枚葉式＝ウェハ1枚ずつ処理。精密制御・均一性・リアルタイムモニタリングが強み
- バッチ式＝数十〜百枚まとめて処理。高スループット・低コストが強み。成熟プロセスで主流
- 先端プロセス（7nm以下）では枚葉式が不可欠。微細化が進むほど移行が加速
- 日本の装置メーカー（TEL・SCREEN）が枚葉式で世界トップクラスのシェア
- 投資評価軸：先端プロセス移行→枚葉式装置需要増加→TEL・SCREENの受注増という連動
