結論：パターン倒れ（Pattern Collapse）とは、洗浄後の乾燥工程で微細な回路パターン同士が表面張力によって引き寄せられ、倒れ・融着してしまう現象だ。2nm・3nmという先端プロセスでは回路パターンが極めて細く高くなるため、わずかな表面張力でも倒壊するリスクがある。この問題がマランゴニ乾燥・超臨界乾燥という高度な乾燥技術の開発を促している。
パターン倒れとは何か｜基本定義
半導体製造では、シリコンウェハ上に数十億個のトランジスタ・配線パターンをナノメートル単位で形成する。洗浄工程後、ウェハ表面を乾燥させる際にこのパターンが倒れる現象が「パターン倒れ（Pattern Collapse）」だ。

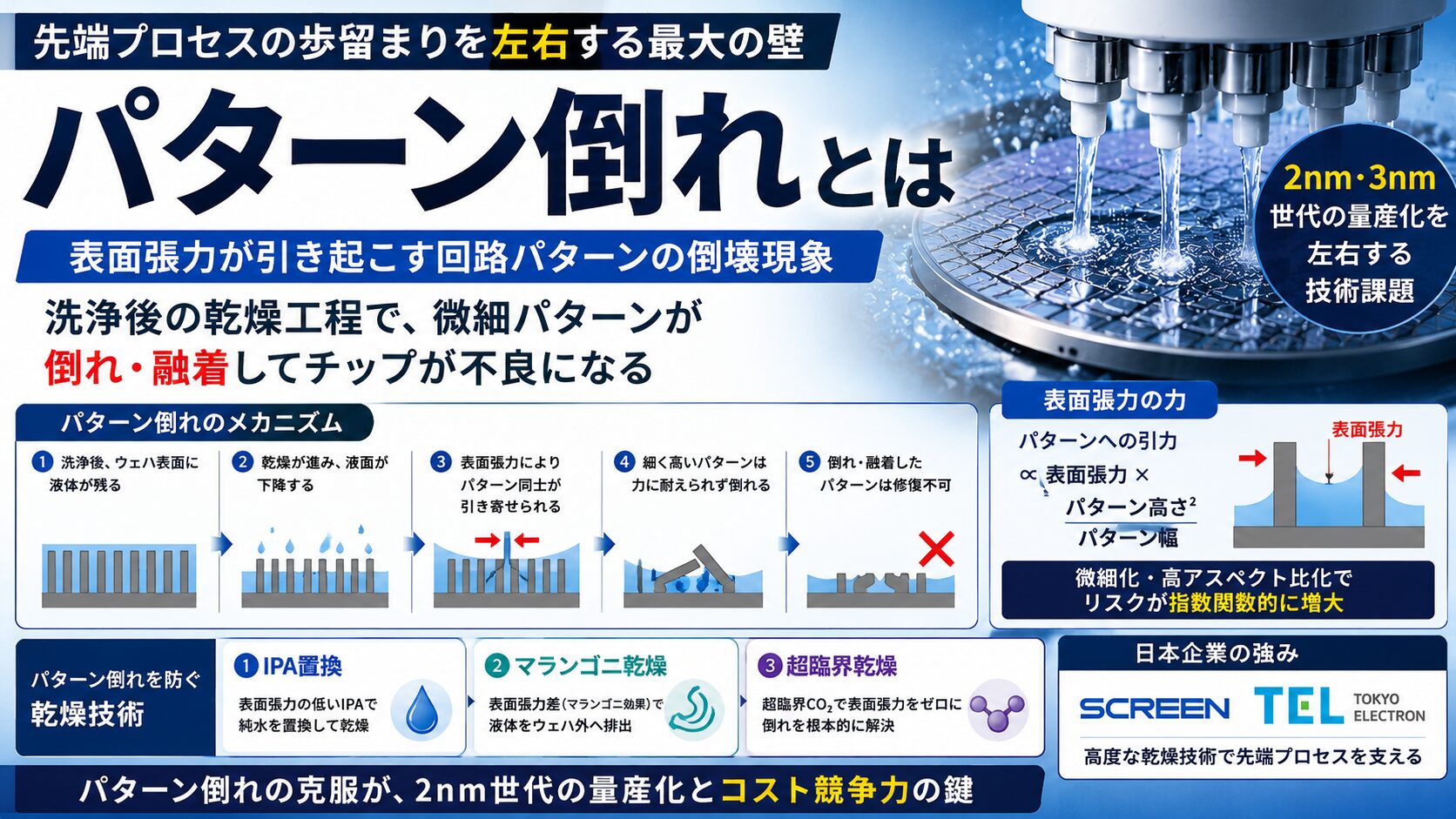

発生のメカニズムは以下の通りだ。
- 洗浄後のウェハ表面に残った液体（薬液・純水）が乾燥し始める
- 隣り合うパターン間の液体が蒸発するにつれ、液面が下降する
- 液体の「表面張力」により、隣接するパターン同士を引き寄せる力が働く
- パターンが細く高い（高アスペクト比）ほど、この力に耐えられずに倒れる
- 一度倒れた・融着したパターンは修復不可能。チップが不良品になる
パターン倒れは「物理的な必然」だ。表面張力はパターンの高さに比例して大きくなり、パターンの幅に反比例して強くなる。先端プロセスでパターンが微細化・高アスペクト比化するほど、パターン倒れのリスクは指数関数的に増大する。これが2nm世代で最大の製造技術課題の一つとされる理由だ。
表面張力とは何か｜物理的背景
表面張力（Surface Tension）とは、液体の表面が面積を最小化しようとする力だ。水滴が球形になる現象や、水面に置いた硬貨が沈まない現象がその典型例だ。
半導体洗浄における表面張力の問題は以下の式で表現できる。
パターンへの引力 ∝ 表面張力 × パターン高さ²／パターン幅
3nmプロセスでは配線幅が数nmになり、アスペクト比（高さ÷幅）が10〜20を超えるパターンが多数存在する。このような極端なアスペクト比のパターンでは、通常の水の表面張力（72 mN/m）が倒壊を引き起こすのに十分な力になる。
現実的に言えば、2nm世代の先端チップは「乾燥させるだけで壊れる可能性がある」という状況にある。この問題を解決できない限り、先端プロセスの量産歩留まりを高めることはできない。パターン倒れの克服が先端半導体製造の量産化を左右する技術的な鍵だ。
パターン倒れを防ぐアプローチ
パターン倒れの防止には主に3つのアプローチがある。
① イソプロパノール（IPA）置換
表面張力の低いIPA（イソプロパノール）で純水を置換してから乾燥する方法だ。純水（表面張力72 mN/m）よりIPAの表面張力（23 mN/m）が低いため、パターンへの力が軽減される。ただし先端プロセスでは十分でない場合がある。
② マランゴニ乾燥
表面張力の差（マランゴニ効果）を利用してウェハ表面から液体を引き寄せて除去する高度な乾燥技術だ。詳細は別記事「マランゴニ乾燥・超臨界乾燥とは」で解説する。
③ 超臨界乾燥
液体でも気体でもない「超臨界状態」のCO₂を使って表面張力をゼロにする次世代技術だ。パターン倒れを根本的に解決できる究極の手法として注目されており、2nm世代以降の量産で不可欠になると見込まれている。
パターン倒れが製造コストに与える影響
パターン倒れが発生すると、該当するウェハのチップはすべて不良品になる。2nm世代のウェハ1枚の製造コストは数万ドル（数百万円）規模であり、パターン倒れによる損失は甚大だ。
また先端チップ（NVIDIAのGPU・AppleのM4等）は1枚あたり数十万〜数百万円という高単価であり、パターン倒れによる歩留まり1%の低下が製造コストに与える影響は非常に大きい。
投資・M&A視点からの評価
パターン倒れ問題を投資・M&A視点で評価する際の核心は「この問題を解決できる乾燥技術を持つ企業の価値」だ。超臨界乾燥技術を持つ企業・マランゴニ乾燥を高度化できる企業は、先端プロセスの量産化に不可欠なポジションを持つ。
SCREEN・東京エレクトロンの洗浄装置の差別化要素の一つが「パターン倒れを起こさない乾燥技術」だ。乾燥工程は洗浄装置の一部として提供されており、乾燥技術の優劣が洗浄装置全体の競争力を左右する。先端プロセスへの移行加速は、この技術的優位を持つ企業の市場価値を高め続ける。
まとめ
- パターン倒れ＝洗浄後の乾燥時に表面張力でパターンが倒れる現象。先端プロセスの最大の技術課題
- 微細化・高アスペクト比化により発生確率が指数関数的に増大
- 防止策：IPA置換→マランゴニ乾燥→超臨界乾燥の順に高度化が必要
- 2nm世代では超臨界乾燥が量産化の鍵になると見込まれる
- 投資評価軸：パターン倒れを解決する乾燥技術の優劣が洗浄装置競争力を決定
