結論：半導体業界は「部品産業」ではなく、設計・製造・装置・材料・後工程が緊密に連携する「戦略的サプライチェーン産業」だ。どの工程に参入し、どのポジションを握るかが、企業の収益力と国家の競争力を決定する。
半導体業界はなぜ重要なのか｜数字で見る産業規模
半導体はスマートフォン、自動車、AI、データセンター、医療機器、通信インフラなど、あらゆる産業の基盤を担っている。その重要性はもはや「部品」の次元を超え、社会インフラそのものとなっている。
市場規模を数字で見ると、その成長の勢いは際立っている。
- 2024年の世界半導体市場：約6,305億ドル（約95兆円）、前年比+19.7%
- 2025年予測：約7,009億ドル（約101兆円）、前年比+11.2%
- 2030年予測：1兆ドル超（PwC予測）
2030年には世界のGDPの2倍以上の速度で成長し、1兆ドル産業に到達する見通しだ。
この成長を牽引しているのは主に2つの力だ。第一に生成AI・データセンターへの設備投資急増。第二にEV・自動運転による車載半導体の需要拡大だ。
重要なのは、この市場が「景気に左右される一般産業」ではなく、「国家が戦略的に制御しようとする地政学的資産」になっている点だ。
米国の対中輸出規制、日本政府による2030年度までの10兆円超の公的支援、EUのChips Act、中国の国家ファンド7兆円投入——。各国政府が巨額資金を投じて半導体産業を囲い込もうとしている。これは通常の産業政策ではなく、安全保障政策である。
半導体業界の全体構造｜5層のサプライチェーン
半導体産業は一企業で完結しない。5つの工程が高度に分業・連携して成立している構造だ。この構造を理解しないと、個別企業の強さも弱さも正しく評価できない。
重要なポイントは「どの工程が最も高い利益率を持つか」だ。これが投資判断・M&A判断の核心になる。

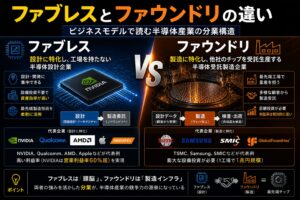

① 設計（ファブレス）｜頭脳を持つ高収益モデル
ファブレス企業は自社工場を持たず、回路設計・アーキテクチャ開発に特化する。代表企業はNVIDIA、Qualcomm、AMD、Apple（自社設計）などだ。
このビジネスモデルの最大の強みは資産効率にある。製造設備への巨額投資が不要なため、ROEが極めて高い。NVIDIAの営業利益率は直近で60%超に達している。
「設計を持つ者が価値を定義する」——ファブレスモデルの本質はここにある。製造を外部化することで、知的財産（IP）に集中投資できる構造だ。
② 製造（ファウンドリ）｜規模と技術の独占
ファウンドリはファブレス企業から受託して半導体を製造する。代表はTSMC（台湾）、Samsung（韓国）だ。
最先端プロセス（3nm、2nm）を量産できるのは現在TSMCとSamsungのみ。特にTSMCは最先端ロジック半導体で世界シェアの約90%を握っている。2024年の売上高は約3兆円、営業利益率は約40%に達する。
なぜTSMCがここまで強いのか。その答えは「スケールメリット」と「顧客の質」の掛け合わせにある。Apple、NVIDIA、AMDという世界最高の顧客を持つことで、最先端技術開発への投資原資を確保できる。強い顧客がさらなる技術優位を生み出す正のスパイラルが構造的に働いている。
③ 製造装置｜代替不可能なインフラ
半導体を製造するには、ナノレベルの精度を持つ製造装置が不可欠だ。代表企業はASML（オランダ）、東京エレクトロン（日本）、Applied Materials（米国）、Lam Research（米国）だ。
この工程の最大の特徴は「代替不可能性」にある。特にASMLのEUV（極端紫外線）露光装置は世界シェア100%。EUVなしでは2nm以下の最先端チップを製造できない。
装置メーカーの本質は「半導体工場のインフラそのもの」だ。一度導入されると、スイッチングコストが極めて高く、顧客との長期的なロックイン関係が成立する。
製造装置の世界市場は2024年に約1,130億ドル（約17兆円）と過去最高を更新。2026年には約1,390億ドルへの拡大が予測されている。
④ 材料メーカー｜目立たないが代替不可能
半導体製造にはシリコンウェハ、フォトレジスト、特殊ガス、研磨剤などが必要だ。この領域で日本企業は圧倒的な強みを持つ。
代表企業は信越化学工業（シリコンウェハ世界シェア1位）、SUMCO（同2位）、東京応化工業（フォトレジスト）、JSR（同）、フェローテックホールディングス（装置用部品・材料）などだ。
日本の半導体材料・部品メーカーは、チップ製造では敗れたが、製造を支える「縁の下」で世界シェアを維持している。この構造は投資・M&Aの観点から極めて重要だ。
⑤ 後工程（パッケージング）｜AI時代の新たなボトルネック
前工程で製造されたチップを封止・接続・検査する工程だ。かつては低付加価値とみなされていたが、AI時代に入り戦略的重要性が急上昇している。
その理由は「HBM（高帯域幅メモリ）」と「CoWoS（チップ接続技術）」にある。AI向けGPUは複数のチップを高密度に積層・接続する必要があり、この後工程技術がチップ性能のボトルネックになっている。
NVIDIAのH100/H200がTSMCのCoWoSなしには成立しないように、AI半導体の本当の競争は「製造」ではなく「接続（パッケージング）」に移行しつつある。
各工程の収益構造比較｜どこが最も儲かるか
投資・M&A判断において、各工程の収益性の違いを理解することは不可欠だ。
- 設計（ファブレス）：営業利益率 40〜60%超（NVIDIA等）。知的財産が収益の源泉
- 製造（ファウンドリ）：営業利益率 30〜40%（TSMC）。規模と技術の独占が利益を守る
- 製造装置：営業利益率 20〜30%（TEL、AMAT等）。代替不可能性が価格決定力を与える
- 材料：営業利益率 15〜25%。参入障壁は高いが競争も一定程度存在する
- 後工程（OSAT）：営業利益率 5〜15%。労働集約的だが先端パッケージングは高収益化進行中
最も高い収益を生むのは「設計」だ。しかし最も安定した収益を持つのは「代替不可能な装置・材料」の工程であり、これが長期投資の観点で重要な視点となる。
地政学リスクと半導体サプライチェーンの再編
現在、半導体産業は純粋な市場競争から「地政学的管理下の戦略産業」へと変質している。この変化は、M&A・投資判断における新たなリスクファクターだ。
具体的な動きとして、米国は中国への先端半導体・製造装置の輸出を段階的に規制強化している。東京エレクトロンなど日本の装置メーカーも影響を受けており、中国向け売上の縮小が業績に直接影響している。
一方で、日本は官民合わせて50兆円超の国内半導体投資を計画。TSMCの熊本工場（JASM）稼働、Rapidusの2nm開発、次世代半導体材料への投資が相次いでいる。
半導体サプライチェーンの「脱中国化」と「地域分散化」は今後10年の最大トレンドだ。この再編の中で、どの工程・どの地域でポジションを握るかが、企業戦略の核心になる。
まとめ｜半導体業界を「構造」で読む視点
半導体業界を理解するうえで最も重要な視点は「工程ごとの構造」だ。
- 設計（ファブレス）→ 高収益・資産軽量・知財勝負
- 製造（ファウンドリ）→ 規模の独占・巨額投資が参入障壁
- 製造装置 → 代替不可能・顧客ロックイン・安定高収益
- 材料 → 日本企業の強み・目立たないが代替不可能
- 後工程 → AI時代の新たな戦略的工程
NVIDIAだけ、TSMCだけを見ていても半導体産業は理解できない。「どの工程が価値を握り、誰が誰に依存しているか」という構造全体を読む視点が、ビジネス・投資・M&A判断の基盤になる。
